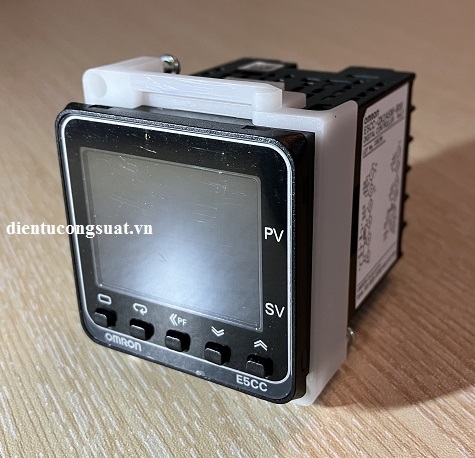

Bộ điều khiển nhiệt độ Omron E5CC-QX2ASM-800

Bộ điều khiển nhiệt độ ON/OFF hoặc 2-PID 100-240VAC
Model: E5CC-QX2ASM-800
Hãng SX: Omron
Chức năng điều khiển ON/OFF hoặc 2-PID độc lập (tự động điều chỉnh)
Tính năng: Ngõ ra chỉnh tay, điều khiền nóng/ lạnh, cảnh báo đứt mạch điều khiển, ramp giá trị đặt, các chức năng cảnh báo khác, cảnh báo cháy bộ gia nhiệt (Bao gồm cả cảnh báo lỗi rơ le bán dẫn), 40% AT, 100% AT, giới hạn phần trăm mở van, lọc số ngõ vào, tự điều chỉnh, đặc tính điều chỉnh cứng, dịch ngõ vào giá trị thực, chạy/ dừng, chức năng bảo vệ, khai căn bậc hai, giới hạn tốc độ thay đổi phần trăm mở van, tính toán đơn giản, hiển trị trạng thái nhiệt, cài đặt đơn giản, tính giá trị trung bình của ngõ vào, cài đặt độ sáng hiển thị.
Chức năng khác: Chuyển đổi nhiệt độ ngõ vào, chạy/dừng, chức năng bảo vệ...
Màn hình LCD, hiển thị LED
Hiển thị: 4 số PV (giá trị thực), 4 số SV (giá trị đặt)
Số kênh: 1
Dải nhiệt độ: 0…100ºC, 0…120ºC, 0…1300ºC, 0…165ºC, 0…1700ºC, 0…1800ºC, 0…2300ºC, 0…260ºC, 0…90ºC, -100…850ºC, -199.9…400ºC, -199.9…500ºC, -20…400ºC, -20…500ºC, -200…1300ºC, -200…400ºC, -200…850ºC, -200…600ºC
Tốc độ lấy mẫu 50ms, và chức năng tự hiệu chỉnh (Self-turning)
Kết nối dể dàng với phần mềm CX-Thermo qua cáp USB (mua rời)
Nguồn cấp: 100-240VAC ±15% 50/60Hz
Số ngõ vào cảm biến: 1
Loại ngõ vào cảm biến:
- Nhiệt kế kháng bạch kim (RTD): Pt100, JPt100
- Can nhiệt (TC): K, J, T, E, L, U, N, R, S, B, W, PLII
- Cảm biến nhiệt độ hồng ngoại ES1B
- Analog: 4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V
Trở kháng đầu vào: Đầu vào dòng: tối đa 150Ω; Đầu vào điện áp: tối thiểu 1 MΩ (đối với ES2-HB-N/THB-N, hãy sử dụng kết nối 1:1)
Số ngõ ra điều khiển: 1
Loại ngõ ra điều khiển: Transistor (SSR)
- Xung áp: 12VDC ±20% (PNP), dòng tải tối đa 21mA
- Bảo vệ ngắn mạch: Có
Ngõ ra cảnh báo: 2
- Rơ le (NO): tải thuần trở tối đa 3A 250VAC/30VDC
Cấp độ bảo vệ: Mặt trước là IEC IP66 (mặt sau là IP20), Thiết bị đầu cuối IP00
Vỏ bọc bằng nhựa tổng hợp
Nhiệt độ làm việc: -10...55°C (không ngưng tụ hoặc đóng băng)
Độ ẩm môi trường: 25…85%, 90% hoặc thấp hơn
Nhiệt độ lưu trữ: -25...65°C (không ngưng tụ hoặc đóng băng)
Độ cao: tối đa 2,000m
Cầu chì khuyến nghị: T2A, 250 VAC, độ trễ thời gian, khả năng ngắt thấp
Môi trường lắp đặt: Lắp đặt loại II, Lớp ô nhiễm 2 (tuân thủ IEC 61010-1)
Kích thước: 48 x 48 x 64mm, 1/4 DIN
Kiểu kết nối: Bắt vít, đế 11 chân
Phụ kiện đi kèm: Giá đỡ lắp chìm, đóng gói chống thấm nước
Ứng dụng: Điều khiển nhiệt độ cho ngành nhựa, thép, máy ấp trứng...
